本閥門由閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優(yōu)點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間受限場所，預設有限的系統(tǒng)等多種場合。
產品詳情

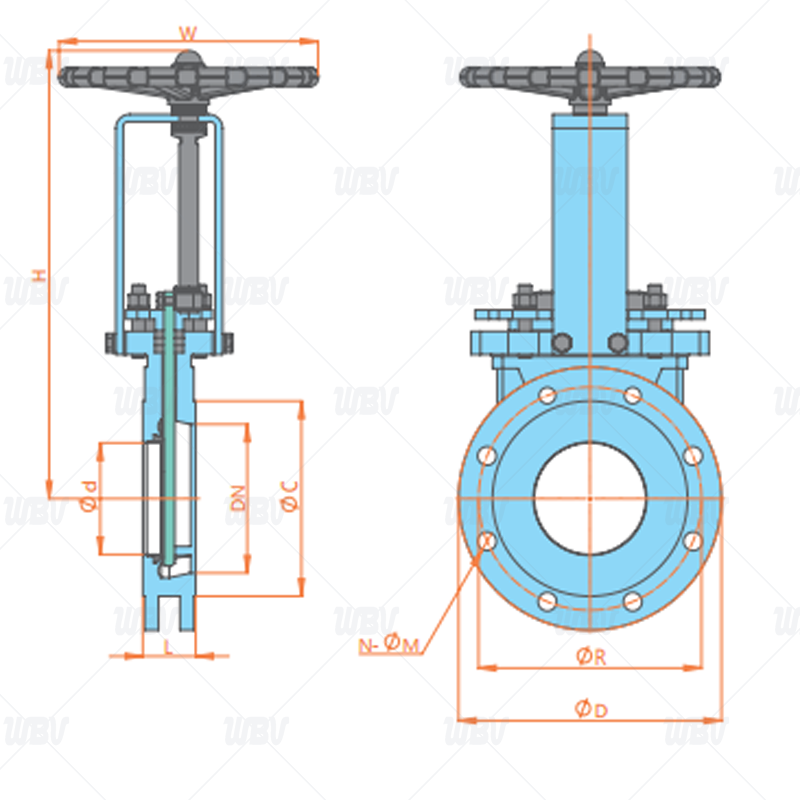

產品圖紙
產品尺寸
| DN | Фd | L | ФW | D | R | C | M | A-ФB | H |
| 50 | 50 | 48 | 180 | 165 | 125 | 99 | M16 | 4-18 | 375 |
| 65 | 65 | 48 | 180 | 185 | 145 | 118 | M16 | 4-18 | 410 |
| 80 | 80 | 51 | 220 | 200 | 160 | 132 | M16 | 4-18 | 435 |
| 100 | 100 | 51 | 220 | 220 | 180 | 156 | M16 | 4-18 | 485 |
| 125 | 125 | 57 | 220 | 250 | 210 | 184 | M16 | 8-18 | 540 |
| 150 | 150 | 57 | 280 | 285 | 240 | 211 | M16 | 8-18 | 620 |
| 200 | 200 | 70 | 280 | 340 | 295 | 266 | M20 | 8-23 | 720 |
| 250 | 250 | 70 | 340 | 395 | 350 | 319 | M20 | 12-23 | 855 |
| 300 | 300 | 76 | 340 | 445 | 400 | 370 | M20 | 12-23 | 970 |
| 350 | 350 | 76 | 400 | 505 | 460 | 429 | M20 | 12-23 | 1115 |
| 400 | 400 | 89 | 450 | 565 | 515 | 480 | M24 | 16-27 | 1265 |
| 450 | 450 | 89 | 530 | 615 | 565 | 530 | M24 | 20-27 | 1450 |
| 500 | 500 | 114 | 560 | 670 | 620 | 582 | M24 | 20-27 | 1600 |
| 600 | 600 | 114 | 600 | 780 | 725 | 682 | M27 | 20-30 | 1840 |
技術資料
1.法蘭標準：GB/T9115-88
2.結構長度：GB/T12221
3.壓力標準：GB/T13927-92

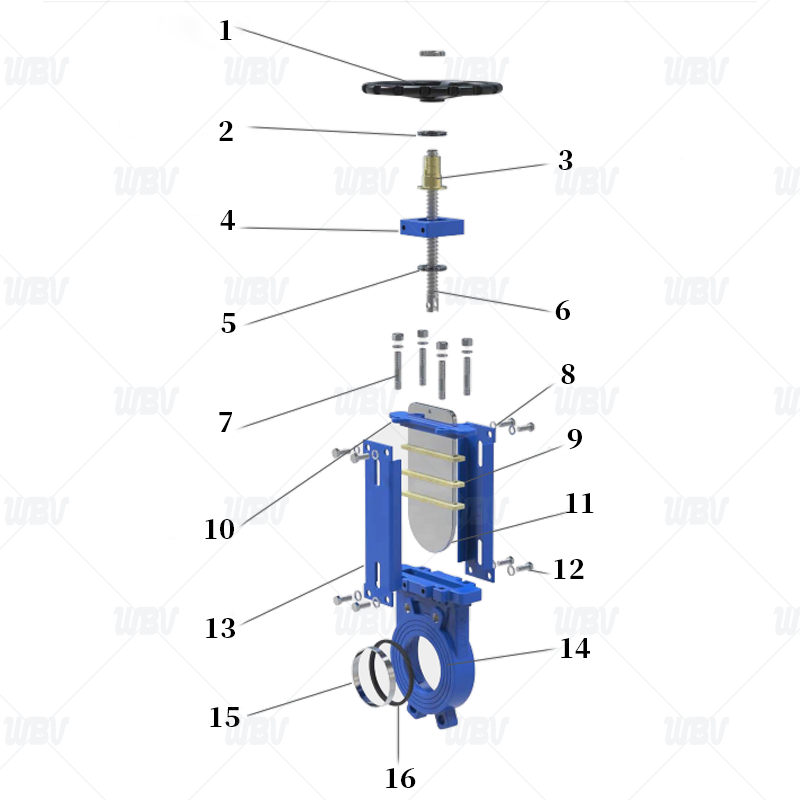

產品零件表
| 編號 | 名稱 | 材質 | 編號 | 名稱 | 材質 |
| 1 | 手輪 | 鑄鐵 | 9 | 填料 | PTFE |
| 2 | 平面軸承 | 標準件 | 10 | 填料壓蓋 | WCB烤漆 |
| 3 | 閥桿連接螺母 | 黃銅 | 11 | 閘板 | SS304 |
| 4 | 支架連接頭 | WCB烤漆 | 12 | 螺栓 | A105鍍鋅 |
| 5 | 平面軸承 | 標準件 | 13 | 支架 | #20烤漆 |
| 6 | 閥桿 | SS304 | 14 | 閥體 | WCB CF8 CF8M |
| 7 | 壓蓋雙頭螺栓 | A105鍍鋅 | 15 | 密封墊壓圈 | SS304 |
| 8 | 彈簧墊圈 | A105烤漆 | 16 | 閥座 | EPDM |
