全焊接全通徑球閥Q367HF-16/25C CF8固定球雙極渦輪防腐蝕漆

全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃?xì)狻⑹突?、鋼鐵、造船、冶金、發電站、調壓站等管道使用。

產品詳情

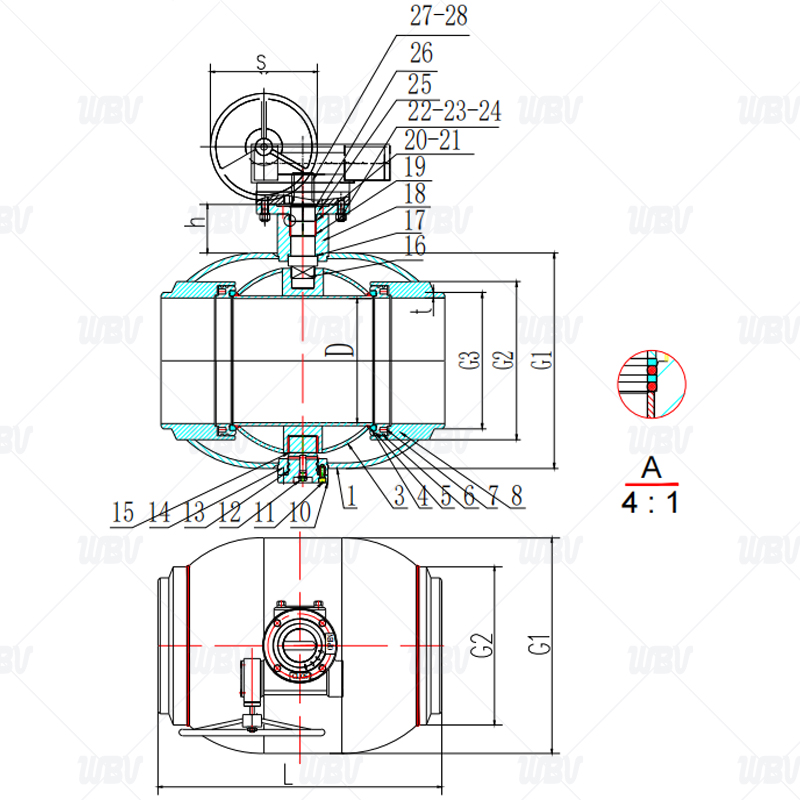

產品圖紙



連接尺寸

DN	PN	L	D	G1	G2	G3	h	t	ISO5211	備注
250	25	620	250	427	298	273	129	10	F16
300	25	675	300	580	350	325	130	12.5	F20	雙級渦輪
350	25	774	350	580	426	377	130	13.5	F25	雙級渦輪
400	25	890	400	660	457	426	130	13	F25	雙級渦輪
450	25	910	450	660	510	480	135	15	F30	雙級渦輪
500	25	1084	500	800	560	530	135	15	F30	雙級渦輪
600	25	1363	500	960	660	630	140	15	F35	雙級渦輪
700	25	1530	685	1120	770	720	140	15	F35	雙級渦輪
800	25	1727	780	1250	870	820	140	20	F35	雙級渦輪
900	25	1900	875	1415	1020	920	140	20	F40	雙級渦輪

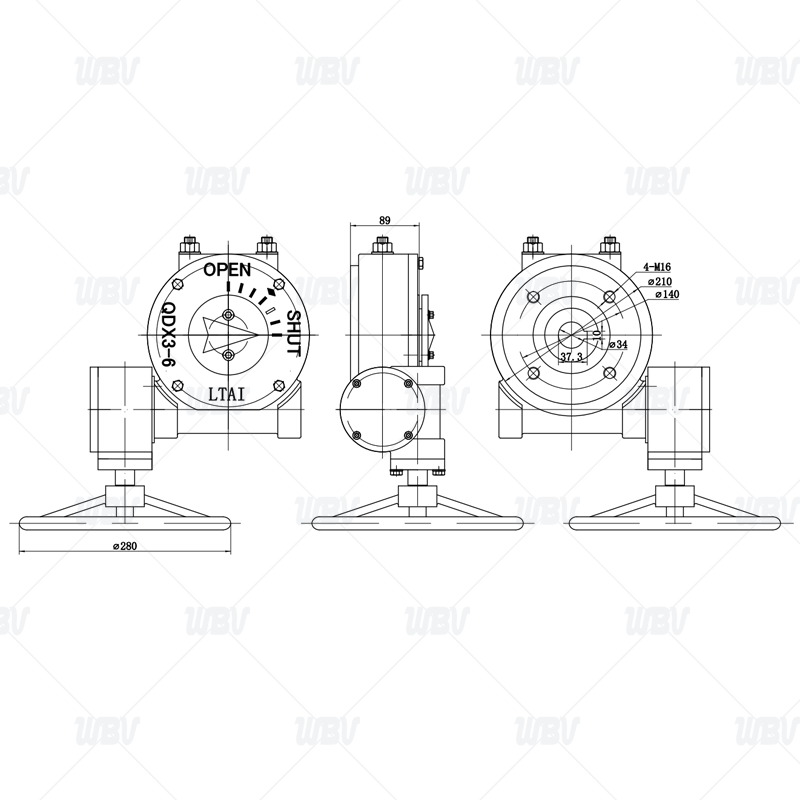

蝸輪扭矩

公稱通徑	DN300	DN350	DN400	DN500	DN600	DN700	DN800
扭矩/.MI	300	360	400	480	720	830	960

設計依據

1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》

2.GB/T 12220-1989《通用閥門 標志》

3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》

4.JB/T 12006-2014《鋼管焊接球閥》

5.GB/T 37827-2019《城鎮供熱焊接球閥》

產品零件表

序號	名稱	材質	序號	名稱	材質
1	體管	20#	15	下軸承	Q235+PTFE
2			16	閥桿	2Cr13
3	球	SS304	17	墊圈	PTFE+C
4	密封圈	PTFE+C	18	支管	20#
5	閥座圈	20#	19	上軸承	Q235+PTFE
6	O型圈	氟塑橡膠FKM	20	墊圈	PTFE+C
7	碟簧	50crv4	21	O型圈	FKM
8	后閥座	20#	22	螺柱	8.8
9	接管	20#	23	螺母	8
10	底蓋	20#	24	彈性墊圈	45#
11	內六角螺釘	45#	25	法蘭連接	20
12	排污塞	45#	26	軸用卡簧	45#
13	O型圈	FKM	27	平鍵	45#
14	底座	20#	28	驅動裝置	QT450
