200X不銹鋼穩壓減壓閥 200X S.S. equalizer regulator SK200X-16P

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。

調節導閥彈簧即可設定出口壓力。

產品詳情

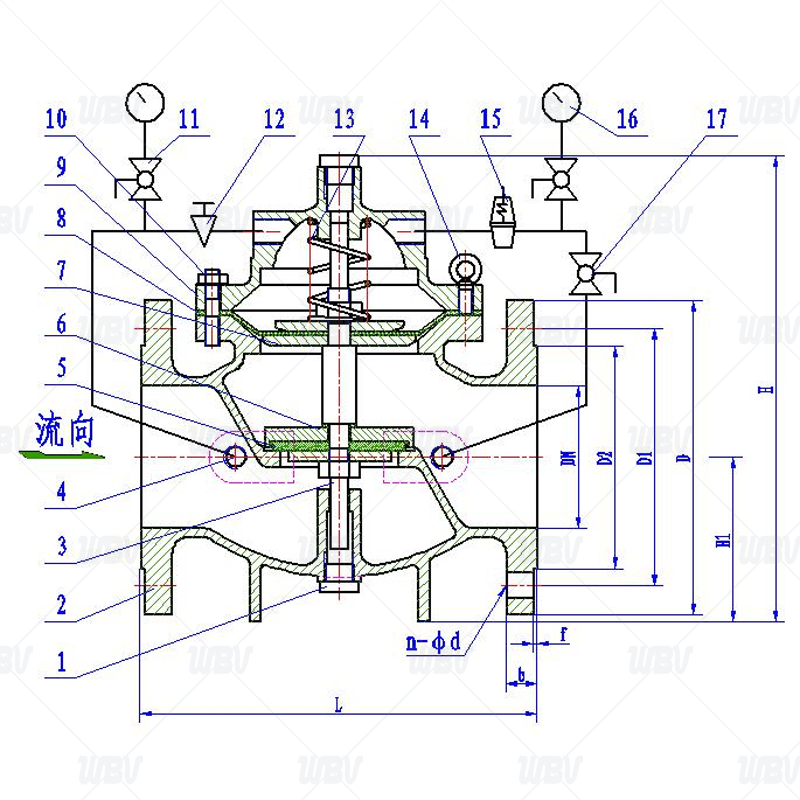

產品圖紙


產品尺寸

DN	L	A	A1	H	H1	F	D			D1			D2			n-Φd
DN	L	A	A1	H	H1	F	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	760	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

技術資料

1.產品設計標準：CJ/T219-2005

2.結構長度標準：GB/T12221-2005

3.法蘭標準：GB/T9113.1-2000

4.試驗標準：GB/T13927-2022

產品零件表

序號	名稱	材質	序號	名稱	材質
1	螺塞	CF8/WCB	10	螺柱、螺母	CF8
2	閥體	CF8/WCB	11	球閥	CF8
3	閥桿	CF8/2Cr13	12	針閥	CF8
4	微型過濾器	CF8	13	彈簧	50CrVA
5	密封圈	NBR	14	吊環	CF8/WCB
6	閥盤	CF8/WCB	15	導閥	CF8
7	壓板	CF8/WCB	16	感應器壓力表	CF8
8	橡膠膜片	EPDM	17	球閥	CF8
9	閥蓋	CF8/WCB	-	-	-

工作原理

進入壓力 P1 通過導管和針閥 16（參看結構圖）進入主閥的控制室，并建立向下的壓力 F3。出口壓力 P2 也通過導管作用在導閥 15 的隔膜下并與導閥的調節彈簧相對抗。當下游壓力超過導閥彈簧設定值時，導閥關閉?？刂剖覂?nèi)的水排泄量為 0，可變壓力 F3 達到最大值，則主閥盤緊壓閥座減壓閥關閉。當下游壓力小于導閥彈簧設定值時，導閥開啟，控制室內壓力水將通過導閥 15、球閥 17 排泄到下游。由于針閥開度?。?/4~1/2），并且入口導 管比出口導管直徑小，所以排泄速度大于入口壓力補水速度，由此控制室內的壓力 F3 減小，一直作用在主閥盤 6 下面的入口壓力 P1 將主閥閥盤托起，從而打開減壓閥。在穩定調節狀態，排泄量等于補水流量，主閥口開度不變，下游壓力穩定。

安裝和調節

1、主閥最佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可達到使用功能，安裝前要徹底清除管道內的雜物。要注意主閥體外水流標示箭頭，依方向安裝。安裝后應確保沒有管路壓力作用在閥體及閥內部件上。

2、主閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥。以便于維修。

3、主閥上的過濾器 18 要定期清洗。

4、通水前必須徹底沖洗管路系統。

5、對重要給水管路應安裝旁通閥。

6、調壓方法：

（1）關閉上游隔離閥，開啟下游隔離閥泄壓，使下游壓力降低 0.1Mpa 以后，關閉下游隔離閥；

（2）將導閥調節螺釘擰至最上方位置；

（3）慢慢開啟上游隔離閥至全開；

（4）慢慢向下擰緊導閥調節，出口壓力將逐步升高，直到設定值時將調節閥螺釘鎖定；

（5）如果調壓過頭，須從第一步開始重新調，即只能從低壓往高壓調。
