產品展示
產品詳情

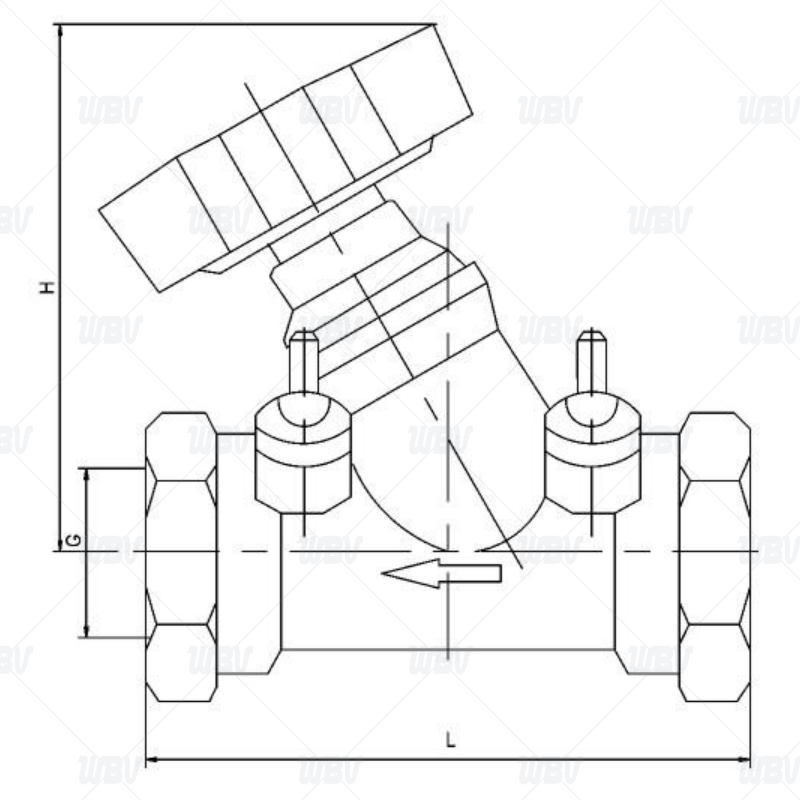

產品圖紙
產品尺寸
| DN | G | L | H |
| 15 | 1/2" | 75 | 90 |
| 20 | 3/4" | 75 | 100 |
| 25 | 1" | 79 | 100 |
| 32 | 1 1/4" | 85 | 110 |
| 40 | 1 1/2" | 97 | 118 |
| 50 | 2" | 103 | 120 |
技術資料
1.執行標準 GB/T 12224
2.結構長度標準 GB/T 12221-2005
3.連接尺寸標準 ISO 228-1-2000
4.試驗標準 GB/T 13927-2022 | API 598-2023
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M | 6 | 閥桿 | 2Cr13/CF8/CF3M |
| 2 | 閥蓋 | WCB/CF8/CF8M | 7 | 墊片 | PTFE/鋼帶石墨纏繞PTFE/Tape graphite winding |
| 3 | 閘板 | WCB/CF8/CF8M | 8 | 手輪 | PA |
| 4 | 閥芯 | 硅黃銅/CF8 | 9 | 填料 | PTFE/柔性石墨PTFE/Flexible graphite |
| 5 | 密封圈 | PTFE/雙面O型圈 | 10 | 測壓嘴 | H59-1+EPDM密封 |
