您當前的位置:首頁 / 產品展示 / 低溫閥門 / 低溫法蘭球閥 sub-zero flange ball valve DQ41Y/F-16
產品展示
產品型號:DQ41Y/F
公稱通徑:DN15～DN300
結構形式:球形
公稱壓力:1.6Mpa～16.0Mpa
連接方式:法蘭
適用溫度:-46℃～-101℃～-196℃
驅動方式:手動、氣動、電動
閥體材質:鑄鋼、不銹鋼
制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣
廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械
產品詳情

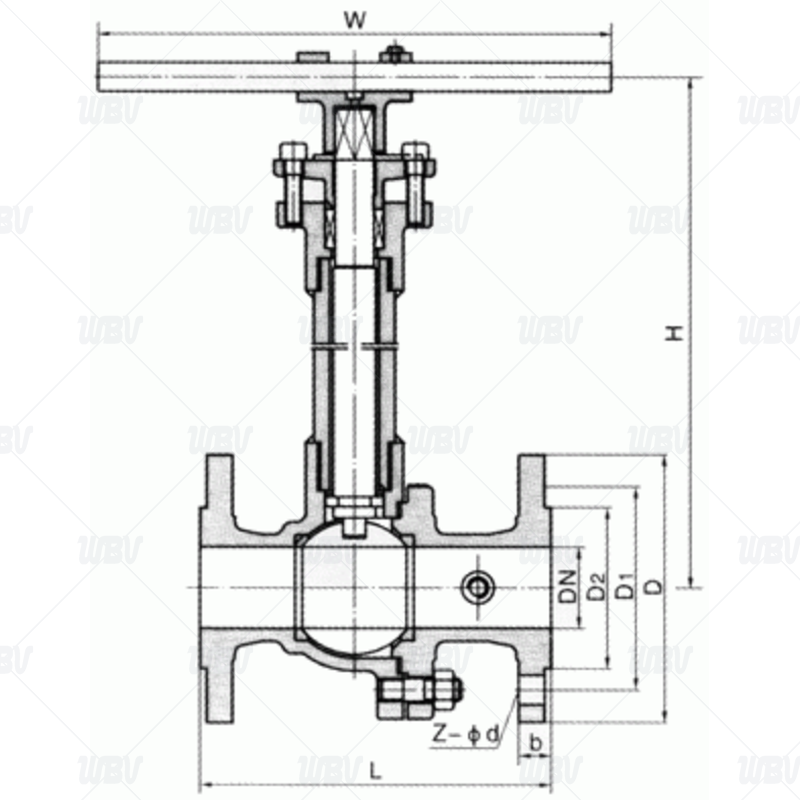

產品圖紙
產品尺寸
| 公稱通徑 DN | PN1.6MPa | WT/kg | |||||||
| L | D | D1 | D2 | b | Z-Φd | H | W | ||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 |
| 50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 |
| 65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 |
| 80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | 140 |
| 公稱通徑 DN | PN2.5MPa | WT/kg | |||||||
| L | D | D1 | D2 | b | Z-Φd | H | W | ||
| 15 | 140 | 95 | 65 | 45 | 16 | 4-Φ14 | 178 | 140 | 3 |
| 20 | 152 | 105 | 75 | 55 | 16 | 4-Φ14 | 184 | 160 | 4 |
| 25 | 165 | 115 | 85 | 65 | 16 | 4-Φ14 | 195 | 180 | 6 |
| 32 | 178 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 250 | 10 |
| 40 | 190 | 145 | 110 | 85 | 18 | 4-Φ18 | 280 | 300 | 14 |
| 50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 300 | 350 | 20 |
| 65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 330 | 350 | 25 |
| 80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 360 | 400 | 30 |
| 100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 400 | 500 | 40 |
| 125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 430 | 600 | 65 |
| 150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 500 | 800 | 85 |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 680 | 800 | 100 |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 790 | 1300 | 165 |
技術資料
1.執行標準JB/T 7749-1995
2.結構長度標準GB/T 12221-2005
3.法蘭尺寸標準JB/T 79-2015
4.測試標準JB/T 9092-1999
5.壓力-溫度標準GB/T 9124-2019
產品零件表
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1、2 | 閥體、閥蓋 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8M |
| 5、8 | 密封圈、墊片 | RTFE+Cu粉/尼龍1010/PPL | |||
| 6 | 球體 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 9、10 | 止推片、填料 | RTFE+Cu粉/尼龍1010/PPL,碳素纖維 | |||
| 11 | 壓蓋 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+鍍鎘 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圓柱銷 | Q235A | |||
| 適用溫度 | ≥-40°C | ≥-101°C | ≥-196°C | ||
