您當前的位置:首頁 / 產品展示 / 低溫閥門 / 低溫承插焊球閥 sub-zero socket welded ball valve DQ61Y/F-16
產品展示
產品型號:DQ11Y/F
公稱通徑:DN15～DN50
結構形式:球形
公稱壓力:1.6Mpa～16.0Mpa
連接方式:螺紋
適用溫度:-46℃～-101℃～-196℃
驅動方式:手動、氣動、電動
閥體材質:鑄鋼、不銹鋼
制造標準:國標GB、德國DIN、美國API、ANSI
適用介質:乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣
廣泛應用:石油，化工，電力，環保，水利，供熱，給排水，工業，機械
產品詳情

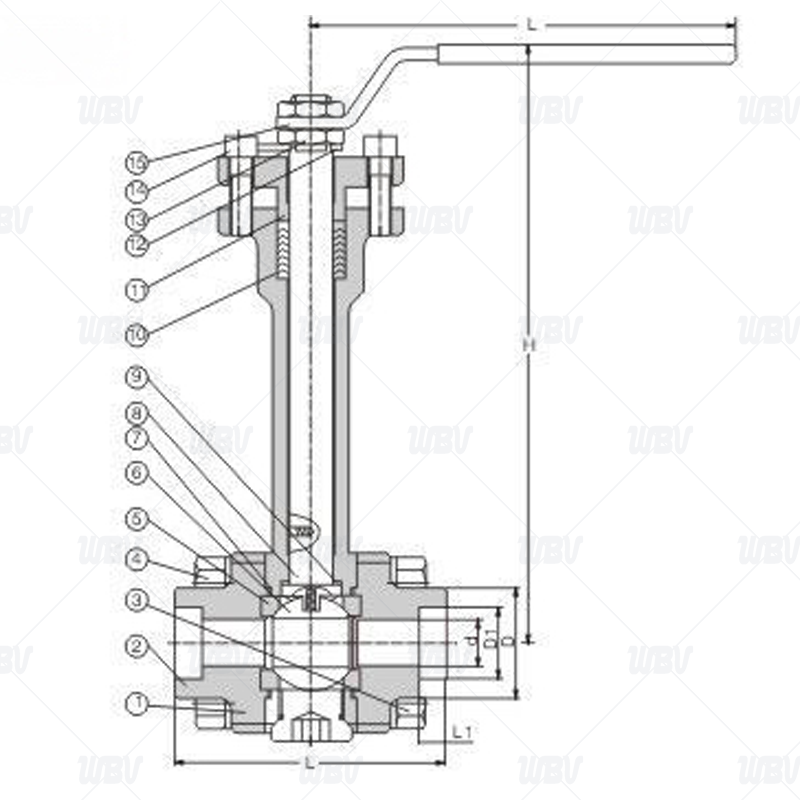

產品圖紙
產品尺寸
| DN | Inch | L | d | L1 | D | D1 | H | W |
| 15 | 1/2" | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4" | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1" | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 220 |
| 32 | 1 1/4" | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 1 1/2" | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 300 |
| 50 | 2" | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
技術資料
1.執行標準JB/T 7749-1995
2.結構長度標準GB/T 12221-2005
3.法蘭尺寸標準JB/T 79-2015
4.測試標準JB/T 9092-1999
5.壓力-溫度等級GB/T 9124-2019
產品零件表
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1、2 | 閥體、閥蓋 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+鍍鎘 | A194 8 | A194 8 | A194 8M |
| 5、8 | 密封圈、墊片 | RTFE+Cu粉/尼龍1010/PPL | |||
| 6 | 球體 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 9、10 | 止推片、填料 | RTFE+Cu粉/尼龍1010/PPL,碳素纖維 | |||
| 11 | 壓蓋 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+鍍鎘 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+鍍鎘 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圓柱銷 | Q235A | |||
| 適用溫度 | ≥-40°C | ≥-101°C | ≥-196°C | ||
