您當前的位置:首頁 / 產品展示 / 全焊接球閥 / 全焊接全通徑法蘭球閥Q347HF-16/25C CF8固定球 雙極渦輪 防腐蝕漆
產品展示
全焊接球閥，閥門由三段獨立的鍛壓件通過焊接組成一體式而成，確保球閥在允許工況條件下連接閥體無泄漏。產品主要應用于:天然氣、石油、水等介質，適用于小區供熱、城市燃氣、石油化工、鋼鐵、造船、冶金、發電站、調壓站等管道使用。
產品詳情
產品圖紙

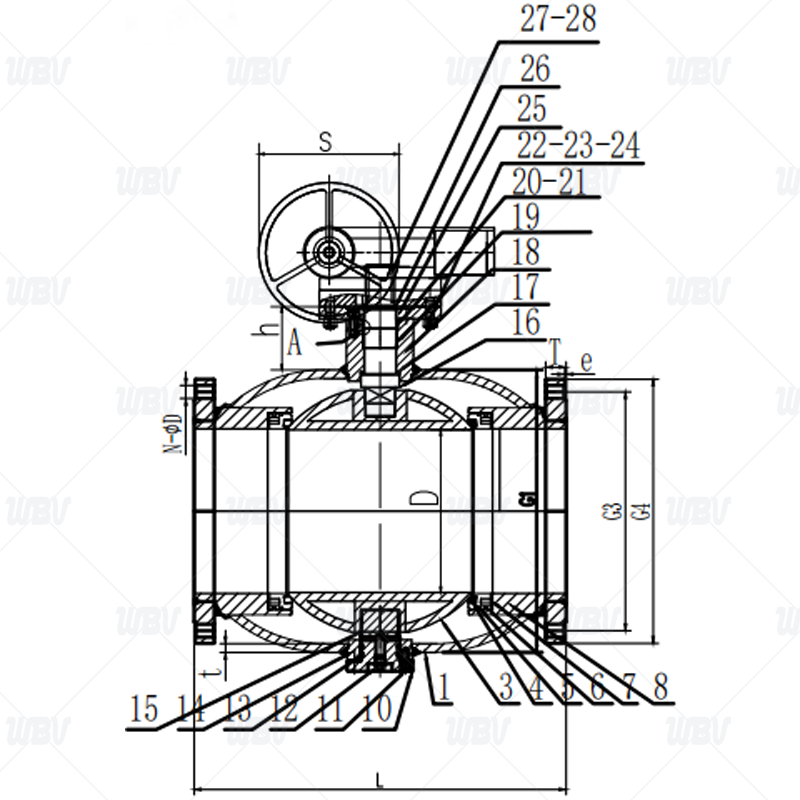

連接尺寸
| DN | PN | L | D | G1 | G3 | G4 | t | N-ΦD | h | T-e | ISO5211 | 備注 |
| 200 | 25 | 400 | 200 | 273 | 310 | 360 | 8 | 12-Φ30 | 107 | 34-2.5 | F14 | |
| 250 | 25 | 530 | 250 | 375 | 370 | 425 | 8 | 12-Φ33 | 117 | 38-2.5 | F14 | |
| 300 | 25 | 630 | 300 | 462 | 485 | 430 | 10 | 12-Φ33 | 129 | 42-2.5 | F16 | 雙級蝸輪 |
| 350 | 25 | 686 | 350 | 480 | 520 | 470 | 12 | 16-Φ39 | 129 | 50-4 | F16 | 雙級蝸輪 |
| 400 | 25 | 760 | 400 | 508 | 460 | 530 | 16.2 | 16-Φ39 | 135 | 50-4 | F16 | 雙級蝸輪 |
| 450 | 25 | 900 | 450 | 670 | 485 | 525 | 18 | 16-Φ30 | 135 | 32-3 | F30 | 雙級蝸輪 |
| 500 | 25 | 1050 | 500 | 813 | 615 | 660 | 23 | 20-Φ36 | 135 | 52-3 | F30 | 雙級蝸輪 |
| 600 | 25 | 1328 | 590 | 960 | 720 | 770 | 25 | 20-Φ36 | 135 | 52-3 | F30 | 雙級蝸輪 |

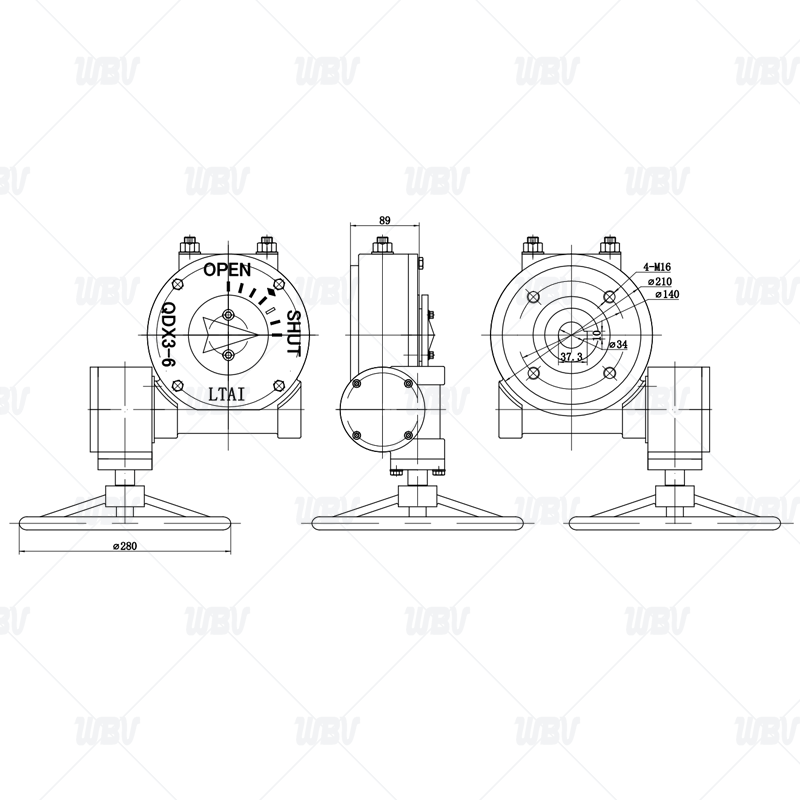

蝸桿扭矩
| 公稱尺寸 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 | DN600 |
| 扭矩/.MI | 200 | 260 | 310 | 300 | 360 | 400 | 480 | 720 |
設計依據
1.閥門的設計按Q/320506 FDV01-20132：GB/T 12224-2005《鋼制閥門 一般要求》
2.GB/T 12220-1989《通用閥門 標志》
3.GB/T 12223-2005《部分回轉閥門驅動裝置的連接》
4.JB/T 12006-2014《鋼管焊接球閥》
5.GB/T 37827-2019《城鎮供熱焊接球閥》
6.法蘭面標準：GB/T 9113
7.法蘭端標準：GB/T 12221-2005
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 體管 | 20# | 15 | 下軸承 | Q235+PTFE |
| 2 | 16 | 閥桿 | 2Cr13 | ||
| 3 | 球 | SS304 | 17 | 墊圈 | PTFE+C |
| 4 | 密封圈 | PTFE+C | 18 | 支管 | 20# |
| 5 | 閥座圈 | 20# | 19 | 上軸承 | Q235+PTFE |
| 6 | O型圈 | 氟塑橡膠（FKM） | 20 | 墊圈 | PTFE+C |
| 7 | 碟簧 | 50crv4 | 21 | O型圈 | FKM |
| 8 | 后閥座 | 20# | 22 | 螺柱 | 8.8 |
| 9 | 接管 | 20# | 23 | 螺母 | 8 |
| 10 | 底蓋 | 20# | 24 | 彈性墊圈 | 45# |
| 11 | 內六角螺釘 | 45# | 25 | 法蘭連接 | 20 |
| 12 | 排污賽 | 45# | 26 | 軸用卡簧 | 45# |
| 13 | O型圈 | FKM | 27 | 平鍵 | 45# |
| 14 | 底座 | 20# | 28 | 驅動裝置 | QT450 |
