您當前的位置:首頁 / 產品展示 / 減壓閥 / 直接作用薄膜式減壓閥 direct-acting diaphragm regulator Y11X-10/16
產品展示
產品詳情

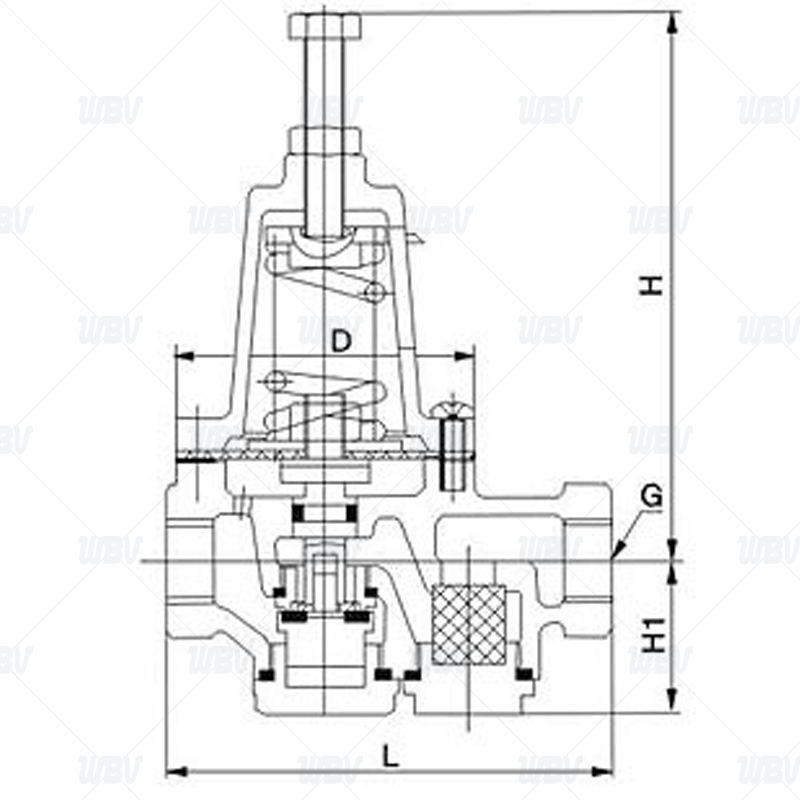

產品圖紙
產品尺寸
| DN | G | L | H1 | H | D |
| 15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
| 20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
| 25(1") | G1" | 140 | 55 | 195 | 90 |
| 32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
| 40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
| 50(2") | G2" | 200 | 65 | 265 | 120 |
技術資料
1.執行標準 GB/T 12244-2006
2.測試標準 GB/T 13927-2008
3.螺紋連接標準 ISO 228-1-2000（GB/T 7307-2001）
4.材質標準 GB/T 12225-2018
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 閥蓋 | 304/316 | 6 | 密封圈 | NBR |
| 2 | 閥座 | 304/316 | 7 | 膜片 | 夾織物丁腈橡膠 |
| 3 | 閥瓣 | 304/316 | 8 | 調節彈簧 | 304/316 |
| 4 | 閥桿 | 304/316 | 9 | 過濾器 | 304 |
| 5 | O型圈 | NBR | - | - | - |
