您當前的位置:首頁 / 產品展示 / 排渣閥 / 陶瓷排渣閘閥 Ceramics scum gate valve PZ41TC-10
產品展示
產品詳情

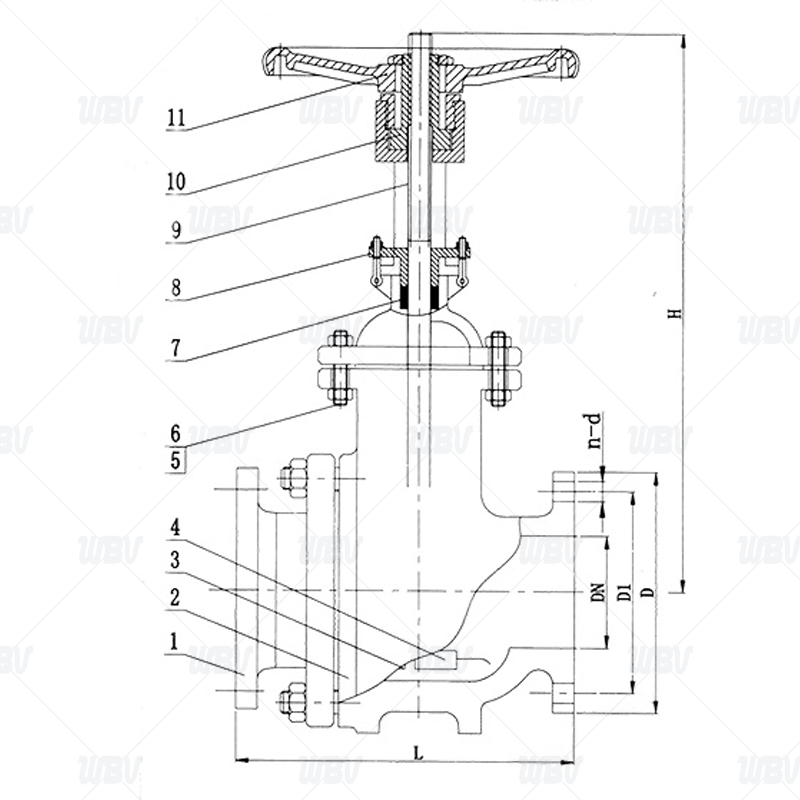

產品圖紙
產品尺寸
| DN | PN | L | D | D1 | C | H | n-d |
| 50 | 10 | 250 | 165 | 125 | 20 | 335 | 4-Ф18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Ф18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Ф18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Ф22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 8-Ф22 | |
| 250 | 450 | 395 | 350 | 26 | 1015 | 12-Ф22 | |
| 300 | 500 | 445 | 400 | 26 | 1190 | 16-Ф26 | |
| 350 | 550 | 505 | 460 | 26 | 1350 | 16-Ф26 | |
| 400 | 600 | 565 | 515 | 26 | 1460 | 16-Ф26 |
技術資料
1.執行標準GB/T12221-2005
2.結構長度標準GB/T12221-2005
3.法蘭尺寸標準JB/T 79.1
4.測試標準JB/T9092-1999
5.標志標準GB/T12220-2015
6.供貨標準GB/T12252-1989
產品零件表
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | Body 閥體 | WCB | 7 | Packing 填料 | WCB |
| 2 | Main value 主閥體 | 復合工程陶瓷 | 8 | Packing gland填料壓蓋 | 柔性石墨 |
| 3 | Seat 閥座 | 復合工程陶瓷 | 9 | Stem 閥桿 | 2Cr13 |
| 4 | Disc 閥板 | 2Cr13 | 10 | Stem nut 閥桿螺母 | Q235 |
| 5 | Nut 螺母 | 35CrMoVA | 11 | Hand wheel 手輪 | 鋁合金 |
| 6 | double-end stud 雙頭螺柱 | 25 | - | - | - |
